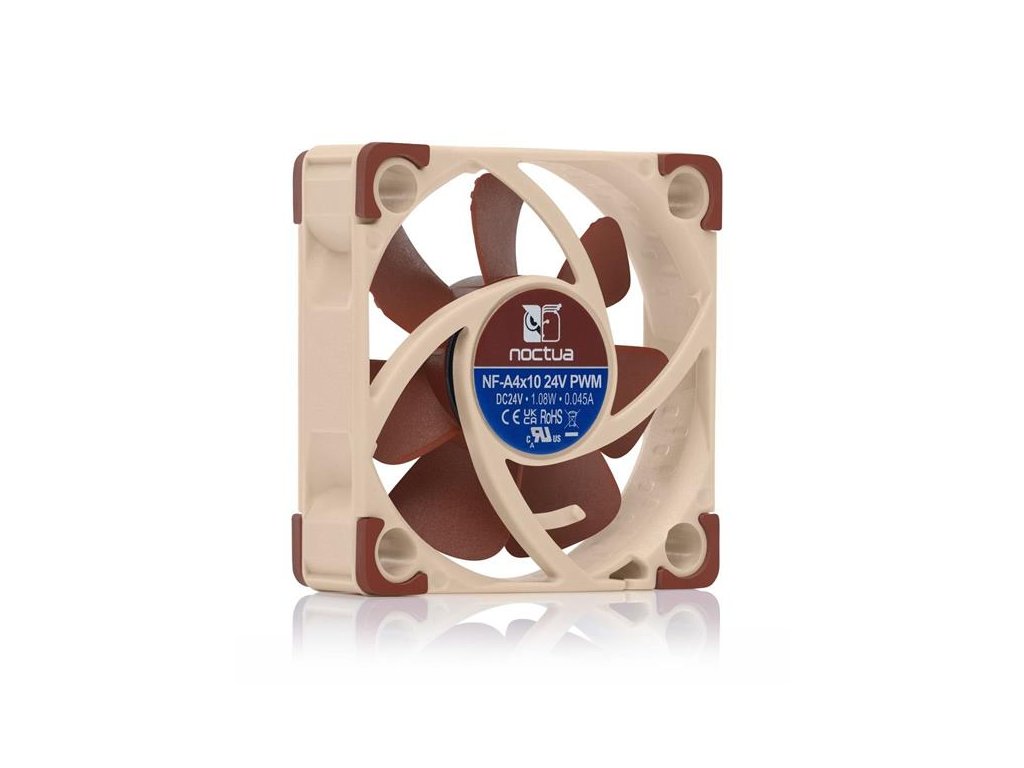

Noctua NF-A4x10 24V PWM ventilátor 40x40x10mm

Podrobný popis

NF-A4x10 24V PWM je 24V variant oceneného 40mm ventilátora NF-A4x10 prémiovej kvality od spoločnosti Noctua s podporou PWM. Ako taký je ideálny pre 24V 3D tlačiarne, ako aj pre rôzne iné 24V aplikácie. Vďaka štandardnému rámčeku AAO (Advanced Acoustic Optimisation) a sofistikovaným aerodynamickým konštrukčným opatreniam, ako sú kanály na zrýchlenie prúdenia, je ventilátor NF-A4x10 známy svojím vynikajúcim výkonom a mimoriadne tichou prevádzkou. Technológia Smooth Commutation Drive a ložisko Noctua referenčnej triedy SSO2 zaručujú vynikajúcu plynulosť chodu a vynikajúcu dlhodobú stabilitu. Doplnený dodávanou sadou adaptérov OmniJoin, adaptérovým káblom NA-AC9 pre obľúbené 3D tlačiarne (napr. Creality Ender 3 a CR-10, Anycubic Mega), adaptérom Low-Noise a 6-ročnou zárukou výrobcu je NF-A4x10 24V PWM prémiovou voľbou pre náročné 24V aplikácie s PWM riadením alebo bez neho.



Upozornenie: NF-A4x10 24V nemôže byť prevádzkovaný pri napätí 12V a vyžaduje štartovacie napätie minimálne 17V. Nie je preto vhodný pre štandardné aplikácie v PC.



- Vďaka viac ako 50 oceneniam a odporúčaniam medzinárodnej tlače sa chladič NF-A4x10 od spoločnosti Noctua stal osvedčenou prémiovou voľbou pre potreby 40 mm chladenia. Jeho preslávená účinnosť presvedčila desaťtisíce zákazníkov po celom svete.

- 24V ventilátory sa používajú v rôznych zariadeniach a aplikáciách od 3D tlačiarní až po automobilový priemysel. So súpravou adaptérov OmniJoin™, ktorá je súčasťou balenia, je NF-A4x10 24V osvedčeným prémiovým riešením s PWM, ktoré vám poskytuje plnú flexibilitu pri výmene existujúcich 24V ventilátorov aj pri nových, vlastných aplikáciách.

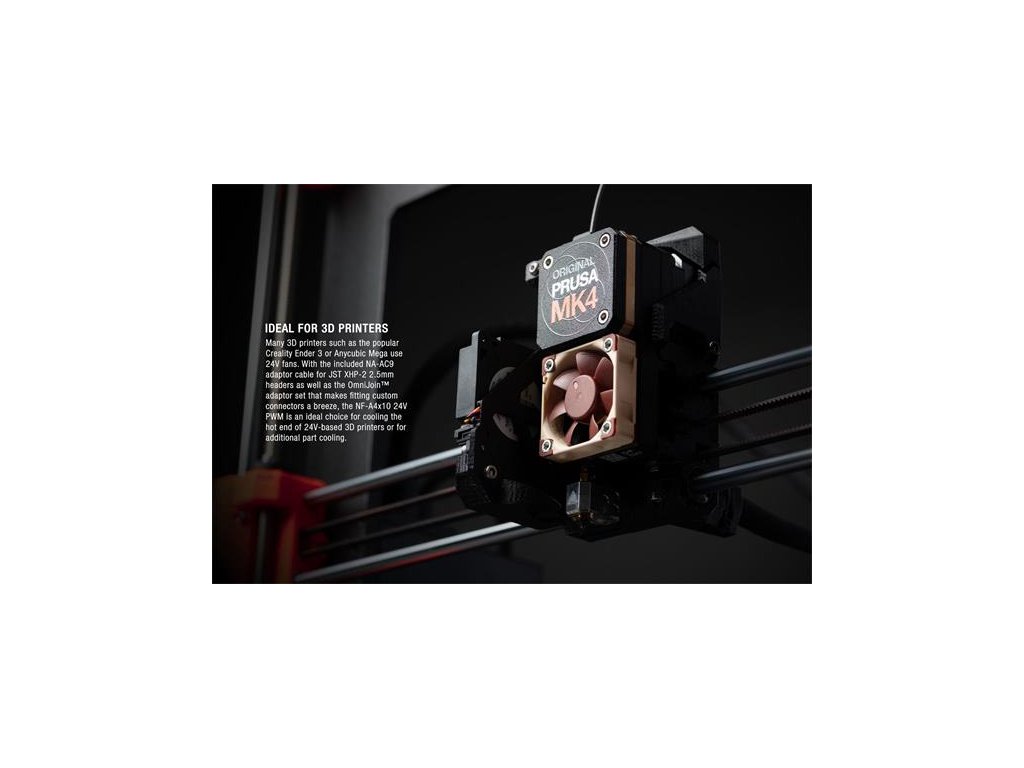

- Mnohé 3D tlačiarne, ako napríklad obľúbená Creality Ender 3 alebo Anycubic Mega, používajú 24V ventilátory. Vďaka priloženému adaptéru NA-AC9 pre 2,5 mm konektory JST XHP-2, ako aj súprave adaptérov OmniJoin™, ktorá umožňuje jednoduchú montáž vlastných konektorov, je NF-A4x10 24V PWM ideálnou voľbou na chladenie horúceho konca 3D tlačiarní s 24 V napájaním alebo na dodatočné chladenie dielov.

- Vďaka zjednodušenej, kompaktnej konštrukcii motora je náboj motora NF-A4x10 menší ako pri bežných 4cm ventilátoroch. To umožňuje väčšiu plochu lopatiek a prispieva tak k vynikajúcemu prietoku vzduchu a tlakovému výkonu ventilátora NF-A4x10.

- Obežné koleso NF-A4x10 má na strane nasávania kanály na zrýchlenie prúdenia. Tým, že toto opatrenie zrýchľuje prúdenie vzduchu v rozhodujúcich vonkajších oblastiach lopatiek, znižuje separáciu prúdenia na strane sania, a tým vedie k vyššej účinnosti a nižšej hlučnosti vírenia.

- Rámy Noctua AAO (Advanced Acoustic Optimisation) sú vybavené integrovanými antivibračnými podložkami, ako aj patentovaným dizajnom Noctua Stepped Inlet Design a mikroštruktúrami vnútorného povrchu, ktoré ďalej zdokonaľujú výkon/hlukovú účinnosť ventilátora.

- Dizajn Stepped Inlet spoločnosti Noctua pridáva do prívodu turbulencie s cieľom uľahčiť prechod z laminárneho prúdenia na turbulentné, čo znižuje tónový hluk pri nasávaní, zlepšuje upevnenie prúdu a zvyšuje sací výkon, najmä v priestorovo obmedzených prostrediach.

- Vďaka tomu, že špičky lopatiek ventilátora prechádzajú cez hraničnú vrstvu vytvorenú mikroštruktúrami vnútorného povrchu, je výrazne potlačené oddeľovanie prúdenia zo strany sania lopatiek, čo má za následok zníženie hluku pri prechode lopatiek a zlepšenie účinnosti prúdenia vzduchu a tlaku.

- Integrované antivibračné podložky vyrobené z mimoriadne mäkkého silikónu minimalizujú prenos drobných vibrácií pri zachovaní plnej kompatibility so všetkými štandardnými skrutkami a väčšinou ostatných montážnych mechanizmov.

- NE-FD5 je nový 24V jednofázový IC ovládač ventilátora, ktorý integruje technológiu Noctua Smooth Commutation Drive 2 s cieľom dosiahnuť vynikajúco hladký komutačný výkon. V kombinácii s pokročilými ochrannými funkciami, vysokým krútiacim momentom a vynikajúcou energetickou účinnosťou je dokonalým základom pre robustné vysokovýkonné ventilátory, ktoré môžu pri nižších otáčkach pracovať takmer nepočuteľne.

- NF-A4x10 24V PWM podporuje reguláciu otáčok na báze PWM a možno ho regulovať PWM od maximálnych otáčok 5000 ot/min až po 1100 ot/min. To umožňuje nastaviť ventilátor na takmer nehlučnú prevádzku alebo maximálny výkon pomocou manuálnych regulátorov otáčok, ako je NA-FC1, alebo automatických nastavení regulácie otáčok.

- Keď je ventilátor nastavený na 0 % pracovného cyklu PWM základnou doskou alebo regulátorom ventilátora PWM, zastaví sa. Vďaka tomu je ideálny na vytváranie zostáv so semipasívnym chladením, ktoré automaticky vypínajú ventilátory, a tak pracujú úplne ticho pri nečinnosti, ak to termiky umožňujú.

- Vďaka ochrane proti prepólovaniu, prepätiu a nadprúdu (skratu) je ventilátor vhodný na použitie v náročných elektrických prostrediach. Vďaka mimoriadne nízkym emisiám EMC je zároveň ideálny pre aplikácie, kde je elektrické rušenie kritické. V neposlednom rade jeho zablokovaný rotor a ochrana proti preťaženiu zvyšujú bezpečnosť v situáciách, keď môže dôjsť k mechanickému zablokovaniu ventilátora.



- Na rozdiel od mnohých lacných ventilátorov bol NF-A4x10 24V PWM dôkladne testovaný z hľadiska elektrickej bezpečnosti, odolnosti a vyžarovania. Má certifikáty CE, TÜV, UKCA a UL a spĺňa všetky platné normy (EN 62368-1, EN 55035, EN 55032, UL-507), je to skrz naskrz bezpečné a kvalitné zariadenie.

- Model NF-A4x10 je vybavený ďalej optimalizovanou druhou generáciou známeho a rokmi overeného ložiska SSO spoločnosti Noctua. Vďaka ložisku SSO2 je zadný magnet umiestnený bližšie k osi, aby poskytoval ešte lepšiu stabilizáciu, presnosť a odolnosť.

- NF-A4x10 24V PWM sa dodáva s adaptérom Low-Noise Adaptor (L.N.A.), ktorý znižuje maximálne otáčky ventilátora z 5000 na 4100 ot/min. L.N.A. možno použiť buď na prevádzku ventilátora pri pevných otáčkach 4100 ot/min, alebo na obmedzenie maximálnych otáčok pri použití automatickej regulácie PWM.



- Kábel adaptéra NA-AC9 umožňuje pripojenie ventilátora k 2-pinovým 2,5 mm zásuvkám JST XHP-2, ktoré sa používajú na mnohých populárnych modeloch 3D tlačiarní (napr. Creality Ender 3 a CR-10, Anycubic Mega). Nie je potrebné žiadne spájkovanie ani prepájanie!

- Mnohé zariadenia so 40 mm ventilátormi používajú proprietárne hlavice ventilátorov, preto sa NF-A4x10 dodáva so sadou adaptérov Noctua OmniJoin™. Stačí odrezať kábel pôvodného ventilátora, upevniť ho na adaptér pomocou dodaných káblových konektorov a môžete pripojiť NF-A4x10 k proprietárnym hlavičkám ventilátorov!

- Krátky 20 cm primárny kábel ventilátora minimalizuje káblovú spleť v typických aplikáciách, zatiaľ čo dodávané 30 cm predĺženie poskytuje v prípade potreby väčší dosah. Oba káble sú chránené vysokokvalitným obalom, ktorý poskytuje vynikajúcu odolnosť proti mechanickému opotrebovaniu, ako aj proti teplu a plameňom (klasifikácia UL 94 V-0).

- Ventilátory Noctua sú známe svojou dokonalou kvalitou a výnimočnou životnosťou. Ako všetky ventilátory Noctua, aj NF-A4x10 sa vyznačuje hodnotením MTTF viac ako 150 000 hodín a dodáva sa s plnou 6-ročnou zárukou výrobcu.



Veľkosť: 40x40x10 mm

Rozstup montážnych otvorov: 32x32 mm

Konektor a konfigurácia pinov: 4-pinový PWM

Dĺžka kábla: 20 cm + 30 cm predlžovací kábel NA-EC1

Ložisko: SSO2

Geometria lopatiek série A s kanálmi na zrýchlenie toku

Technológia rámu: AAO (pokročilá akustická optimalizácia)

Materiál PBT vystužený sklenenými vláknami

Otáčky (+/- 10 %): 5000 ot/min

Prietok vzduchu: 8,9 m3/h

Akustický hluk: 19,6 dB(A)

Statický tlak: 1,95 mm H2O

Príkon (max.): 1,08 W

Max. vstupný prúd: 0,045 A

Prevádzkové napätie: 24 V

MTTF > 150 000 h

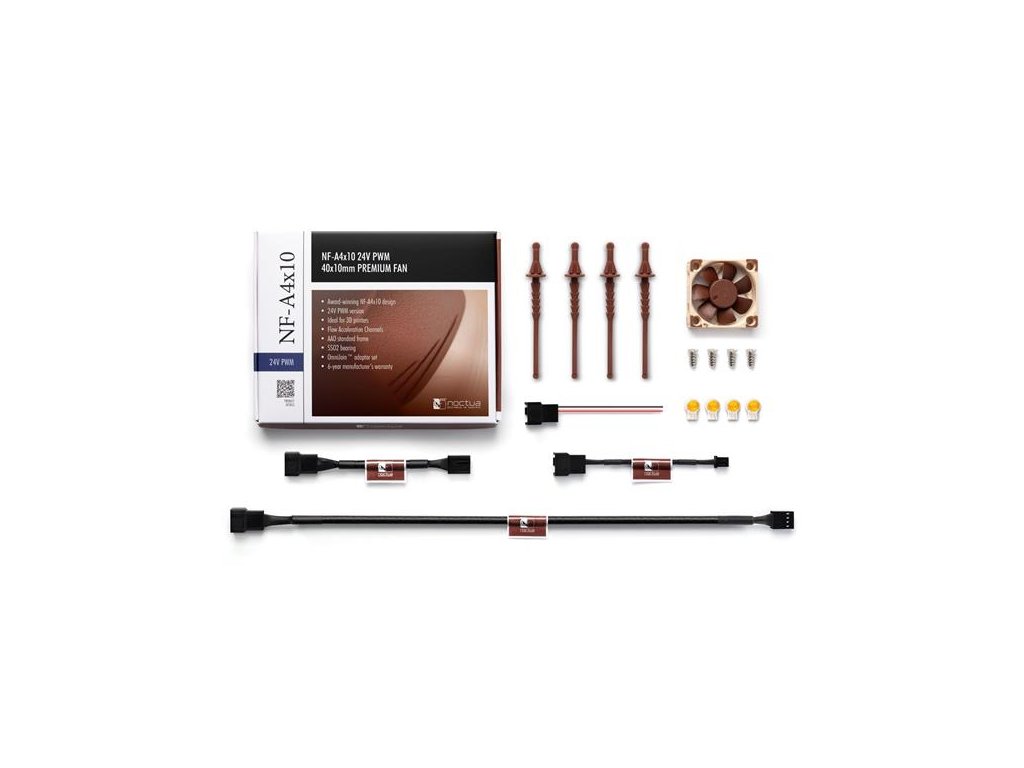

Rozsah dodávky:

NA-AC9 4-pin molex na 2-pin adaptér

Súprava adaptérov OmniJoin™

NA-EC1 30 cm predlžovací kábel

NA-RC8 Adaptér pre nízke otáčky (L.N.A)

4x NA-AV3 antivibračné držiaky

Skrutky ventilátora
